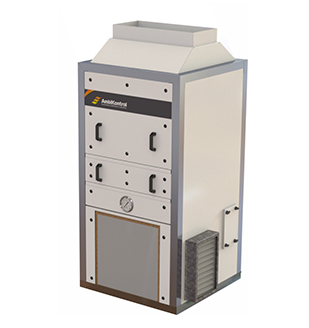

UNIDADE DE TRATAMENTO DE AR

Unidade de tratamento de ar (UTA) é um dispositivo usado para condicionamento e circulação de ar, como parte de um sistema de aquecimento, ventilação e ar condicionado utilizada por técnicos de AVAC (Aquecimento, Ventilação e Ar Condicionado).

Construída com estrutura em alumínio e aço inox com pintura eletrostática branca, estrutura com perfil de alumínio e revestida internamente com placas de MPU.

Composto de:
• Módulo de mistura - com 70 % de recirculação e 30 % de exaustão de ar, equipado com dois filtros HEPA, um para recirculação e outro para exaustão; Os 30% do ar são exauridos para dentro do ambiente, este ar está totalmente filtrado pelo filtro HEPA.
• 1° estágio - Módulo de mistura - com Dampers de Retorno/Recirculação e outro de entrada de ar externo, bem com Pré filtro plissado classe G4 confeccionado com moldura de papelão reforçado, meio filtrante em fibra sintética 100% poliéster, trocador de calor e resistências.
• 2° estágio - Filtro fino plano classe F8/F9 confeccionado com moldura em aço galvanizado, meio filtrante em fibra de celulose.
• Módulo trocador - Trocador de calor aletado – Expansão Direta, com resistências
• Módulo ventilador - Ventilador: Limit Load – Plenum Fan - Motor: ECBlue (acoplado) com controle de vazão
• Módulo de filtragem final :
• 3° estágio - Módulo Ventilação com motor Radial e Filtro absoluto HEPA H13 com eficiência inicial de retenção de 99,998% para partículas de 0,3μm, meio filtrante composto de papel de microfibra de vidro, plissado com tecnologia Minipleat, montados em moldura de em aço galvanizado;
• Unidade condensadora - Externa com compressor: Scroll - Fixo e Gás Refrigerante: R-410A
  A máquina possuí painel elétrico externo com dimensões 500 x 500 mm bem como controlador com sensor para instalação no ambiente interno;

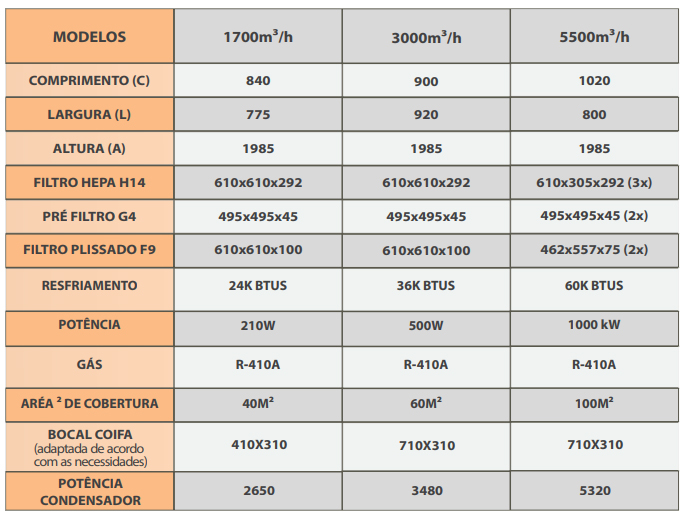

Modelos Disponíveis

Informações para dimensionamento de equipamento:

Fornecer projeto ou croqui da área a ser insuflada constando medidas com pé direito ou cubagens;
Relação de equipamentos pessoas e fontes de calor que ocupam as áreas de interesse;
Tipo de processo a ser protegido ou exigência da ANVISA, MAPA ou da agência reguladora;
Informar localidade para checagem das médias de temperaturas da região;
IMPORTANTE: Antes da aquisição informar voltagem do local onde será instalado o equipamento
